產品概述

本集中器是基于ARM內核開發的新一代集中抄表設備。集中器下行通道采用RS-485、電力線載波（或微功率無線）通信方式與采集器或電能表進行數據交換，并完成數據存儲、處理等功能；上行通道采用GPRS（CDMA或光纖可選）、以太網方式與主站管理系統進行數據交換，主要適用于低壓居民用戶自動抄表系統的建設。集中器與主站的通信協議應符合Q/GDW 11778—2017的要求。集中器與本地通信模塊間應支持Q/GDW 10376.2—2019，集中器與遠程通信模塊間應支持Q/GDW 10376.3—2019。集中器與電能表的數據通信協議應支持Q/GDW 11778—2017和DL/T 645-1997/2007。計量準確度符合Q/GDW 10827—2020有關要求。

技術指標

標稱電壓：3×220/380V

電流規格：3×0.015-0.075（6）A

準確度等級：有功C級；無功2.0級

標稱頻：50Hz

環境條件：規定工作溫度范圍-25℃~55℃，極限工作溫度范圍-40℃~70℃

有功功耗/視在功耗：≤6W/11VA

抄表容量：≥1500只電能表

上行通道：RJ45以太網接口、光纖通信接口（GPRS通信接口或CDMA通信接口可選）。可直接與主站管理系統進行數據交換

下行通道：2路RS485通信接口、1路電力線載波（或微功率無線）通信接口

本地接口：1路RS232通信接口、1路USB接口、1路紅外通信接口

主要功能及特點

電能計量

需量測量

費率和時段

交流模擬量測量及監測

負荷記錄

事件記錄及上報

電能質量監測、統計、治理設備監控

現場維護功能

數據采集

數據處理

參數設置和查詢

電能表運行狀態監測

支持遠程或本地升級功能

電能表通信參數的自動維護功能

支持本地通信模塊互換功能

支持遠程通信模塊互換功能

接線圖：

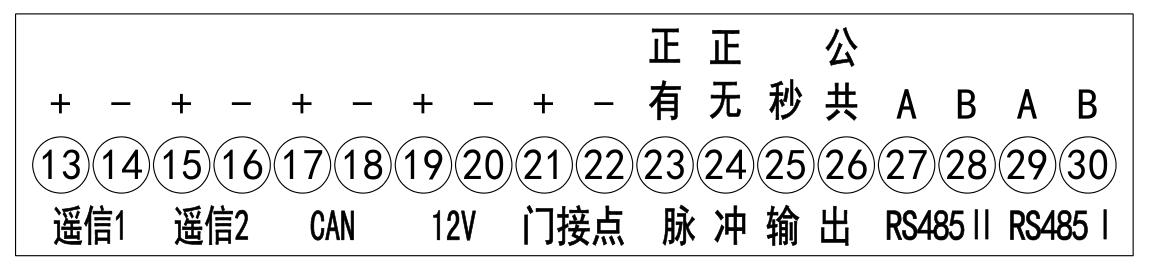

輔助端子示意圖

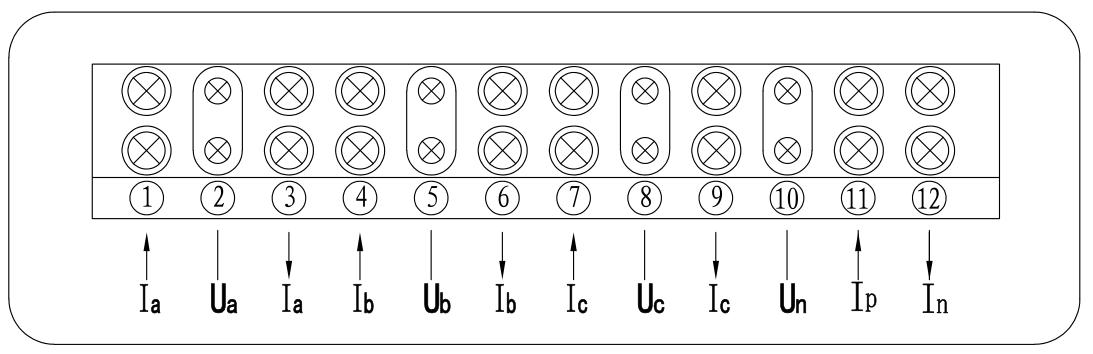

主端子示意圖

外形及安裝尺寸圖
